一、引言：为什么激光系统需要磁光隔离器？
在精密激光加工、尖端科研实验或高速光纤通信中，您是否曾遇到过这些令人头疼的问题？
激光输出功率莫名跳动，不稳定？
加工效果时好时坏，重复性难以保证？
昂贵的激光器芯片或谐振腔莫名其妙地损坏？
很多时候，问题的根源并非来自外部，而是激光系统内部的 “反射光” 在作祟。无论是从工件表面反射回来的光，还是在光纤连接点、光学镜头界面产生的回返光，这些“不请自来”的光束会重新注入激光器内部。
这种反向光的侵入，就像在一条高速公路上有车辆逆行，会带来一系列严重后果：
干扰激光振荡，导致激光功率和频率不稳定。
产生噪声，降低信噪比，影响通信质量和加工精度。
在最严重的情况下，集中的反向能量会直接灼伤或永久损坏脆弱的激光发射器，造成巨大的经济损失和项目延误。
那么，如何为您的激光系统建立一道可靠的“光学防火墙”呢？
答案就是——磁光隔离器。
您可以把它理解为激光光路中的 “单向阀”或“光学二极管”。它只允许光沿着一个方向（正向）顺利通过，而对于从反方向来的光，则予以高效地阻挡和隔离。
投资一个优质的磁光隔离器，意味着：
- 提升稳定性： 确保激光输出持续、可靠，保障工艺一致性。
- 保护投资： 有效保护激光源，延长其使用寿命，降低维护成本。
- 提升性能： 在通信系统中减少噪声，提升传输质量。
在接下来的章节中，我们将为您深入浅出地解析磁光隔离器的工作原理、核心材料的选择，以及如何根据您的具体应用场景，挑选最合适的产品。
二、磁光隔离器如何工作？—— 原理通俗解读
要理解磁光隔离器这个”光学单向阀”是如何实现的，我们需要了解一个关键的物理现象——法拉第旋转效应。这个由科学家法拉第在1845年发现的效应，是所有磁光隔离器能够工作的基石。
1. 核心效应：不可逆的”光学旋转门”
想象一个特殊的旋转门：当你从A边进入时，门会顺时针旋转45度让你通过到达B边；但如果你从B边试图返回A边，这个门不会反向旋转，而是继续顺时针旋转45度，结果就是把你挡在门外。
磁光隔离器中的法拉第旋转器就是这个”旋转门”的核心。它由一块特殊的磁光晶体材料和提供磁场的永磁体组成。当线偏振光穿过处于磁场中的这块晶体时，其偏振方向会发生固定角度的旋转，而这个旋转方向只由磁场方向决定，与光的传播方向无关。
2. 三大组分的精妙配合

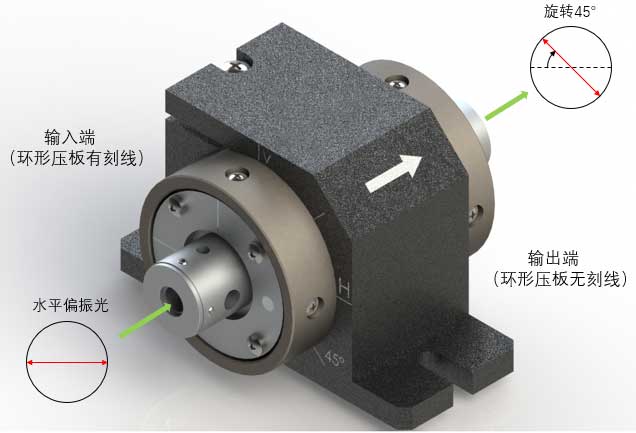

图：隔离器旋光方向
一个标准的磁光隔离器由三个关键部件协同工作：
起偏器：位于光路入口，如同一个”光栅”，将杂乱无章的自然光变成特定方向的线偏振光。
法拉第旋转器：核心工作区，在磁场作用下，将入射的线偏振光精确旋转45度。
检偏器：位于光路出口，其透光轴方向与起偏器成45度夹角，正好允许旋转后的偏振光无损通过。
3. 双向光路的差异化管理
正向传输（正常工作）时：
入射光 → 起偏器（变成线偏振光）→ 法拉第旋转器（旋转45度）→ 检偏器（完美匹配，高效通过）
反向传输（需要隔离时）：
反射光 → 检偏器（变成45度线偏振光）→ 法拉第旋转器（继续同向旋转45度，变成90度偏振）→ 起偏器（方向垂直，被完全阻挡）
这个过程的精妙之处在于，无论光从哪个方向来，法拉第旋转器都”固执地”按照磁场确定的方向旋转偏振面，正是这种”非互易性”的特性，造就了光的单向传输。
4. 性能的关键指标
在实际选型时，您需要关注两个核心参数：
隔离度：衡量阻挡反向光的能力，通常用dB表示。数值越高，保护效果越好。
插入损耗：衡量正向通过时的光功率损失。
理解了这一工作原理，我们就能明白：磁光晶体的性能直接决定了整个隔离器的效能。下一章，我们将深入探讨不同磁光材料的特点，帮助您做出更明智的选择。
三、如何选择核心材料？—— 磁光晶体性能与选型对比
在了解了磁光隔离器的基本原理后，您可能会问：为什么不同隔离器的价格和性能差异如此之大？答案的核心在于其中的磁光晶体——这正是隔离器的”心脏”。选择什么样的晶体材料，直接决定了隔离器能否在您的激光系统中稳定、高效地工作。
核心洞察：没有”万能”的磁光晶体，只有最适合您具体应用的选择。
除了我们熟知的石榴石晶体，近年来氟化物磁光晶体因其独特的性能优势，正成为新一代磁光材料的研究热点。以下是目前市场上主流及新兴的磁光晶体及其适用场景的清晰对比，助您做出明智决策：
1. TGG晶体：性能均衡的”行业标准”
主要优势：技术成熟，可靠性高，性能均衡。在400-1100nm波段表现出色，是目前商业应用最广泛的磁光材料。
需要注意：TGG晶体在400nm以下波段无法使用，且在490nm左右存在吸收峰。生长过程中容易出现”核芯”结构、螺旋生长等问题，大尺寸高质量晶体制备仍有挑战。
图：TGG晶体
适用场景：大多数中高功率的可见光到近红外激光器（如常见的1064nm Nd:YAG激光器、光纤激光器）。是工业加工、科研等领域最主流、最稳妥的选择。
2. TAG/TSAG晶体：追求极致的”高性能选项”
主要优势：磁光效率比TGG高出30%以上，热导率更优，散热性能更好。
需要注意：TAG存在非一致熔融特性，生长过程中易出现杂相，严重制约其尺寸生长和应用。
适用场景：对尺寸、效率和散热要求都极为苛刻的下一代超高功率激光系统。
3. CeF3晶体：宽波段应用的”多面手”
主要优势：具有最宽的透过区间，囊括了紫外-可见-红外全波段，在光通信波段（1310nm、1550nm）也表现良好。热透镜效应强度比TGG低得多，能更好地保持光束质量。
独特价值：组分单一且具有一致熔融特性，生长优势显著。
图：CeF3晶体
适用场景：紫外激光器、对热畸变敏感的高精度应用、宽波段激光系统。
4. PrF₃晶体：深紫外波段的”专家”
主要优势：在深紫外波段具有独特优势，Verdet常数从300nm处的817rad/(T·m)增加到220nm处的3143rad/(T·m)，远高于TGG和CeF3。
需要注意：在可见光波段性能不及TGG和CeF3。
适用场景：深紫外激光系统、特殊科研应用。
5. KTF晶体：低吸收的”光纤激光器伴侣”
主要优势：在通信波段吸收系数极低，非线性效应小。测试表明在400W激光下相比TGG具有更高的隔离度且吸收更小。
需要注意：热导率相对较低，需通过补偿热透镜来减少热效应。
适用场景：对光束质量要求极高的高功率光纤激光器。
6. 其他氟化物晶体：特殊应用的”特色选择”
EuF2基化合物：在2μm波段保持较高Verdet常数，有望用于开发高功率中红外磁光隔离器。
LiTbF4：在紫外-可见波段具有较高的磁光品质因子，在深紫外区仍保持性能。
NaTbF基晶体：光学各向异性参数为负值，可选择具有最低热诱导去极化水平的方向，热透镜效应低于TGG。
总结与选型建议
在选择时，您可以遵循以下思路：
先看波长：深紫外选PrF3，紫外选CeF3，可见/近红外主流选TGG，中红外考虑EuF2基化合物。
再看功率：常规功率TGG足矣；追求极限性能选TAG/TSAG；关注热效应选CeF3；光纤激光器关注KTF。
三看特殊需求：宽波段应用选CeF3；大口径需求评估陶瓷方案；中红外应用关注新型氟化物。
理解这些核心材料的特性，是与供应商有效沟通、为您的系统选择最佳”守护神”的关键。值得一提的是，氟化物晶体凭借更宽的透过波段、更低的热效应等优势，正在成为磁光材料发展的重要方向，特别是在解决传统石榴石晶体瓶颈方面展现出巨大潜力。
四、磁光隔离器的产品形态与您的应用场景
根据您的激光系统类型，选择匹配的隔离器
磁光隔离器并非“一体通用”的标准品，而是需要根据您的具体激光系统架构来精准匹配。了解不同产品形态的特点，将为您的系统集成提供最优解决方案。
1. 自由空间型隔离器
特点：光束在空气中传输，通过精密光学元件完成隔离功能。
核心优势：
高功率承载能力：通光孔径可达45mm甚至70mm，支持千瓦级功率
卓越的光束质量：保持激光的原始特性，几乎不引入波前畸变
高隔离度：典型值>30dB，最高可达60dB以上
图：自由空间隔离器
典型应用：
工业加工：激光焊接、切割、表面处理
科研实验：超快激光、物理化学研究
医疗设备：高功率医疗激光系统
2. 在线型隔离器（光纤式）
特点：直接接入光纤链路，实现“即插即用”的集成方案。
技术变体：
非保偏型：适用于普通单模光纤系统
保偏型：保持偏振态，适用于保偏光纤系统
TAP型：集成功率监控端口，实时监测输出功率
核心优势：
紧凑结构：易于集成到现有光纤系统中
卓越稳定性：对机械振动和环境扰动不敏感
低插入损耗：典型值<0.5dB
典型应用：
光纤激光器：种子源保护、放大器级间隔离
光纤通信：DWDM系统、骨干网络
传感系统：分布式光纤传感、激光雷达
3. 光纤-自由空间混合型隔离器
特点：结合光纤输入的便利性与空间光处理的灵活性。
技术变体：
非扩束型：保持光纤输出光束特性
扩束型：通过扩束镜改善光束质量，减小发散角
核心优势：
灵活的光束控制：可根据需要调整光束直径
优异的光束质量：输出光束具有小的发散角
高稳定性：兼顾集成便利与性能优化
典型应用：
光纤激光加工系统：需要优化光束质量的场合
科学研究：需要灵活光路配置的实验
测量仪器：高精度光学测量设备
4. 磁光环形器
特点：多端口单向传输器件，实现复杂光路信号分离。
技术变体：
非保偏型：适用于强度检测系统
保偏型：适用于偏振敏感应用
核心优势：
信号分离能力：实现输入输出信号的有效隔离
紧凑设计：在有限空间内实现复杂功能
低插入损耗：典型值<1.0dB
典型应用：
光纤传感：分布式温度、应变传感
生物成像：光学相干断层扫描
量子通信：量子密钥分发系统
选型决策指南
如果您是：
工业激光系统集成商 → 优先考虑自由空间型，关注功率承载和稳定性
光纤激光器制造商 → 选择在线型，重点关注插入损耗和回波损耗
科研单位用户 → 根据实验需求灵活选择，重视参数可调性和兼容性
通信设备商 → 选用保偏在线型，确保偏振保持特性
关键选型参数备忘：
功率容量：确保留有30%以上安全余量
波长匹配：确认工作波长范围内的性能
接口类型：与系统现有接口兼容安装空间：确保物理尺寸符合要求
参考文献
[1] 陈伟, 王城强, 陈养国, 章睿, 党羽, 陈江旭, 陈秋华, 张星. 磁光晶体及器件研究进展[J]. 人工晶体学报, 2025, 54(10): 1696-1713.
[2] 陈杰, 周圣明. 面向高功率激光隔离器的磁光材料（特邀）[J]. 红外与激光工程, 2020, 49(12): 202010.
[3] 吴振, 张中晗, 张振, 周声耀, 苏良碧, 武安华, . 氟化物磁光晶体的研究进展与应用[J]. 量子电子学报, 2024, 41(2): 194-206.
