光宝光电带您了解普克尔盒的使用办法

  通过外加电场,使原本各向同性表现出各向异性,从未产生双折射的现象,而本来具有双折射性质的晶体,它的双折射性质也会发生变化,这一现象称为电光效应。而普克尔盒就是基于电光效应的电光调制器件,下来光宝光电和您好好聊下关于普克尔盒的使用办法详细介绍:

  普克尔盒的特点和应用

  南京光宝光电提供的普克尔盒具有光学均匀性优秀、消光比高、透过率高和损伤阈值高等特点,可应用于电光Q开关、再生放大、脉冲选择、腔倒空、高频电光开关、斩波器、光功率稳定等领域之中。

  普克尔盒的使用方法

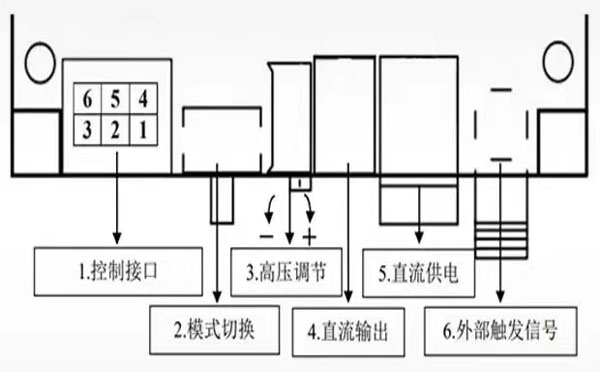

  使用步骤:

  普克尔盒驱动器有两种模式:常规控制模式和模拟电压控制模式。

   常规控制模式

  1. 连接普克尔盒、普克尔盒驱动器和外部信号触发器;

  2. 拨动模式切换开关2至右侧;

  3. 连接驱动器电源;

  4. 通过外部触发信号接口6输入外部触发信号,驱动器开始输出高压脉冲;

  5. 旋转高压调节接口3改变输出高压,可以改变普克尔盒的状态,可通过控制接口1的PIN6监测高压;

  6. 移除电源适配器即可关闭驱动* 驱动器上电启动即产生高压,请注意安全;

    模拟电压控制模式

  1. 连接普克尔盒、普克尔盒驱动器和外部信号触发器;

  2. 拨动模式切换开关至左侧;

  3. 连接驱动器电源;

  4. 改变输入至控制接口1的PIN1的电压,预调节高压输出幅值,可通过控制接口1的PIN6监测高压;

  5. 向控制接口1的PIN4输入+5V电压,开启高压输出;

  6. 通过外部触发信号接口6输入外部触发信号,驱动器开始输出高压脉冲;

  7. 移除电源适配器即可关闭驱动;

  注:驱动器上电启动即产生高压,请注意安全;建议使用+5V交流电压。

  以上就是光宝光电为您分享普克尔盒的使用方法,在使用普克尔盒时,请认真阅读使用步骤,并按照使用步骤进行使用;确保先开启供电电源,再输入触发信号。
